Tủ điện công nghiệp là gì? Cấu tạo, phân loại và ứng dụng

Tủ điện công nghiệp là một bộ phận quan trọng trong hệ thống điện của nhà máy, xưởng sản xuất, tòa nhà và nhiều công trình kỹ thuật. Thiết bị này giúp phân phối điện, đóng cắt, bảo vệ và điều khiển các mạch điện theo yêu cầu vận hành.

Tùy vào mục đích sử dụng, mỗi tủ có thể được thiết kế với cấu hình, thiết bị và kích thước khác nhau. Việc lựa chọn đúng loại tủ góp phần nâng cao độ ổn định của hệ thống, hỗ trợ vận hành an toàn và thuận tiện hơn trong quá trình bảo trì.

1. Tủ điện công nghiệp là gì?

Tủ điện công nghiệp là là hệ thống tích hợp các thiết bị điện được lắp đặt bên trong một vỏ tủ hoặc kết cấu bảo vệ đạt yêu cầu kỹ thuật, có nhiệm vụ đóng cắt, phân phối, điều khiển, bảo vệ và giám sát nguồn điện cho toàn bộ hệ thống điện trong nhà máy, xưởng sản xuất hoặc các công trình công nghiệp.

Bên trong tủ điện thường được bố trí các thiết bị như aptomat (MCCB, MCB, ACB), contactor, relay bảo vệ, biến tần (VFD), PLC, đồng hồ đo điện và hệ thống thanh cái (Busbar). Việc lựa chọn thiết bị sẽ phụ thuộc vào công suất, mục đích sử dụng và yêu cầu vận hành của từng công trình.

Trong thực tế, một tủ điện công nghiệp có thể đảm nhiệm một hoặc nhiều chức năng sau:

• Tiếp nhận và phân phối nguồn điện đến từng khu vực hoặc phụ tải.
• Đóng cắt và cô lập mạch điện phục vụ vận hành hoặc bảo trì.
• Bảo vệ hệ thống điện và thiết bị trước các sự cố như quá tải, ngắn mạch hoặc mất pha.
• Điều khiển động cơ, dây chuyền sản xuất và các hệ thống cơ điện (M&E).
• Giám sát các thông số điện như điện áp, dòng điện, công suất và cảnh báo sự cố.
• Hỗ trợ công tác kiểm tra, bảo trì và nâng cao độ an toàn khi vận hành hệ thống.

Nhờ khả năng vận hành linh hoạt và bảo vệ hệ thống điện hiệu quả, tủ điện công nghiệp được ứng dụng rộng rãi trong nhà máy sản xuất, khu công nghiệp, kho logistics, trung tâm thương mại, bệnh viện, tòa nhà văn phòng, trạm xử lý nước, hệ thống năng lượng và nhiều công trình hạ tầng kỹ thuật khác.

Lưu ý: Việc hiểu rõ khái niệm và chức năng của tủ điện là nền tảng để lựa chọn đúng loại tủ, thiết kế phù hợp với nhu cầu sử dụng cũng như đảm bảo hệ thống điện vận hành ổn định, an toàn trong thời gian dài.

2. Cấu tạo tủ điện công nghiệp gồm những bộ phận nào?

Thành phần bên trong tủ điện sẽ có sự khác biệt tùy theo công suất, cấp điện áp, sơ đồ nguyên lý cũng như yêu cầu của từng công trình. Tuy nhiên, hầu hết các tủ điện công nghiệp hiện nay đều bao gồm những bộ phận quan trọng dưới đây.

2.1. Vỏ tủ điện

Vỏ tủ là lớp bảo vệ bên ngoài, có chức năng che chắn toàn bộ thiết bị điện khỏi các tác động từ môi trường như va đập cơ học, bụi bẩn, hơi ẩm hoặc các yếu tố có thể ảnh hưởng đến độ bền của hệ thống.

Tùy vị trí lắp đặt, vỏ tủ có thể được chế tạo từ thép sơn tĩnh điện, inox hoặc các vật liệu chuyên dụng khác. Khi lựa chọn vỏ tủ, cần xem xét đồng thời nhiều yếu tố như kích thước, độ dày vật liệu, phương án lắp đặt, khả năng tản nhiệt và cấp bảo vệ IP để đáp ứng điều kiện vận hành thực tế của công trình.

2.2. Thiết bị đóng cắt và bảo vệ

Đây là nhóm thiết bị đóng vai trò quan trọng trong việc kiểm soát nguồn điện và giảm thiểu rủi ro khi hệ thống phát sinh sự cố. Chúng giúp ngắt mạch kịp thời khi xảy ra quá tải, ngắn mạch hoặc các hiện tượng bất thường khác nhằm hạn chế hư hỏng cho thiết bị.

Tùy theo đặc điểm của từng hệ thống điện, bên trong tủ có thể được bố trí các thiết bị như:

• Aptomat hoặc thiết bị bảo vệ mạch.
• Cầu chì bảo vệ.
• Thiết bị chống sét lan truyền hoặc chống quá áp.
• Rơ-le bảo vệ.
• Các thiết bị bảo vệ chuyên dụng khác.

Việc lựa chọn các thiết bị này không chỉ căn cứ vào công suất tải mà còn cần tính toán khả năng chịu dòng, dòng ngắn mạch, đặc tính tải và yêu cầu phối hợp bảo vệ giữa các cấp nhằm đảm bảo toàn bộ hệ thống hoạt động an toàn.

2.3. Thiết bị điều khiển

Thiết bị điều khiển giúp vận hành động cơ, máy móc hoặc các hệ thống kỹ thuật theo chế độ cài đặt. Tùy theo mức độ tự động hóa, tủ điện có thể tích hợp nhiều thiết bị điều khiển khác nhau để thực hiện việc khởi động, dừng, đảo chiều, điều chỉnh tốc độ hoặc lập trình quy trình hoạt động của thiết bị. Một số thiết bị thường gặp gồm:

• Contactor.
• Rơ-le trung gian.
• Rơ-le thời gian.
• Bộ điều khiển lập trình.
• Biến tần hoặc thiết bị điều khiển chuyên dụng.

Sự kết hợp hợp lý giữa các thiết bị điều khiển giúp hệ thống vận hành ổn định, tối ưu năng lượng và nâng cao mức độ tự động hóa trong sản xuất.

2.4. Thiết bị đo lường và hiển thị

Các thiết bị này cung cấp dữ liệu theo thời gian thực, hỗ trợ phát hiện sớm những bất thường và tạo thuận lợi cho công tác kiểm tra, bảo trì. Tùy yêu cầu, tủ có thể được trang bị các thiết bị để theo dõi:

• Điện áp.
• Dòng điện.
• Công suất.
• Điện năng tiêu thụ.
• Tần số.
• Trạng thái hoạt động của hệ thống.

Ở các hệ thống hiện đại, dữ liệu còn có thể được truyền về màn hình HMI hoặc hệ thống SCADA để phục vụ việc giám sát và quản lý từ xa.

2.5. Thanh cái, dây dẫn và phụ kiện đấu nối

Bên cạnh các thiết bị chính, hệ thống kết nối bên trong tủ điện cũng giữ vai trò quan trọng đối với khả năng vận hành ổn định của toàn bộ hệ thống.

Thanh cái (Busbar), dây dẫn, cầu đấu, đầu cốt và các phụ kiện đấu nối được sử dụng để liên kết các thiết bị theo đúng sơ đồ thiết kế, đồng thời đảm bảo khả năng truyền tải dòng điện an toàn và liên tục.

Việc lựa chọn tiết diện thanh cái, chủng loại dây dẫn và phụ kiện đấu nối cần được tính toán dựa trên dòng tải, điều kiện làm việc, khả năng phát nhiệt cũng như các tiêu chuẩn kỹ thuật áp dụng. Một hệ thống đấu nối được thi công đúng kỹ thuật sẽ giúp giảm tổn thất điện năng, hạn chế nguy cơ phát sinh điểm nóng và nâng cao tuổi thọ của toàn bộ tủ điện.

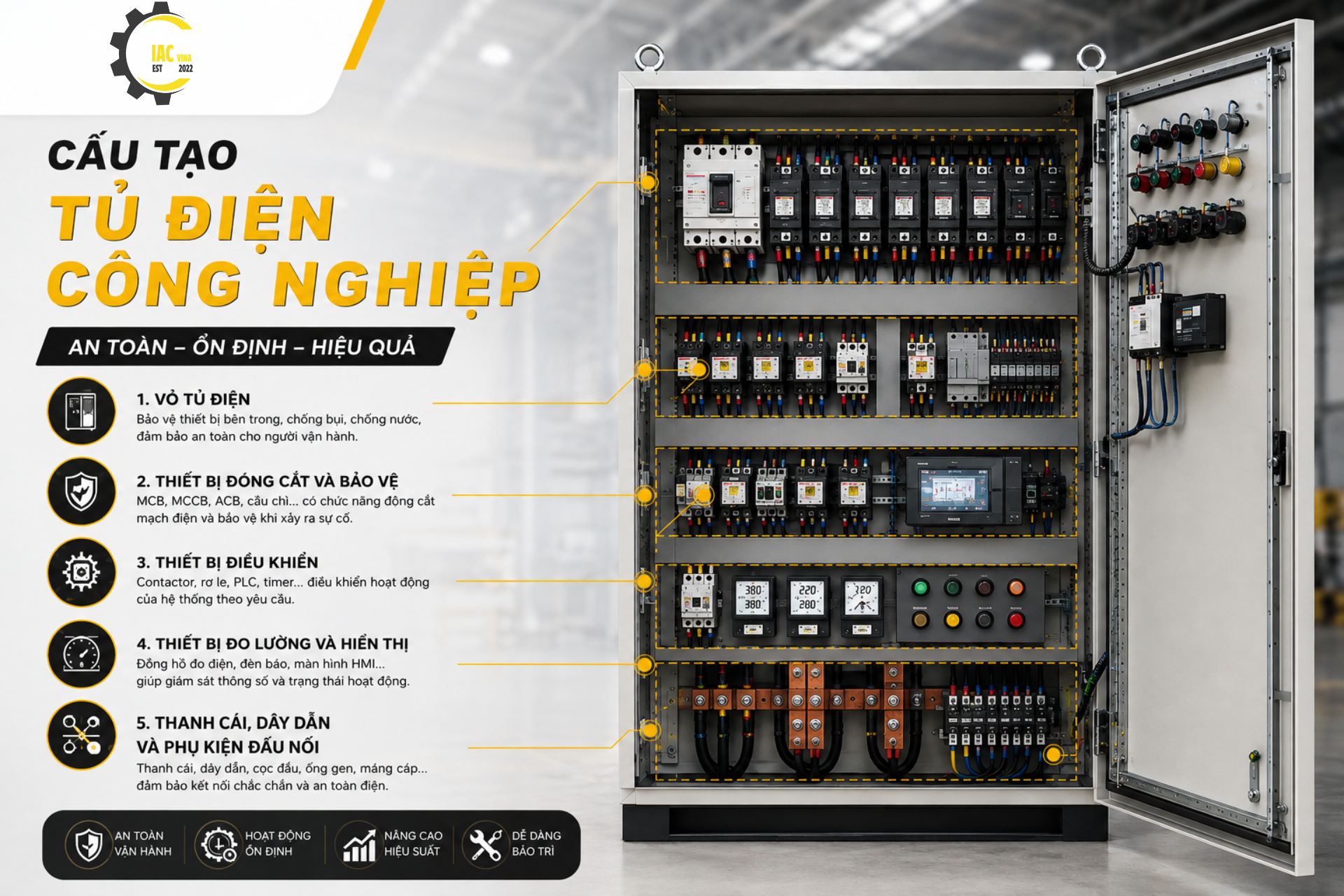

Cấu tạo chi tiết của tủ điện công nghiệp

3. Các loại tủ điện công nghiệp phổ biến hiện nay

Trong một hệ thống điện công nghiệp, mỗi loại tủ điện được thiết kế để đảm nhận một vai trò riêng. Việc phân chia theo chức năng giúp quá trình quản lý, vận hành và bảo trì hệ thống trở nên thuận tiện hơn, đồng thời đảm bảo nguồn điện được phân phối ổn định đến từng khu vực sử dụng.

3.1. Tủ điện tổng

Tủ điện tổng là điểm tiếp nhận nguồn điện chính từ máy biến áp hoặc lưới điện trước khi phân phối đến các tủ điện cấp dưới. Đây được xem là “trung tâm điều phối” của toàn bộ hệ thống điện trong công trình.

Ngoài chức năng phân phối nguồn, tủ điện tổng còn có thể tích hợp các thiết bị đóng cắt, bảo vệ, đo lường và giám sát nhằm kiểm soát tình trạng vận hành của hệ thống. Tùy theo quy mô dự án, tủ MDB có thể được thiết kế với nhiều ngăn chức năng để đáp ứng yêu cầu mở rộng trong tương lai.

3.2. Tủ điện phân phối

Sau khi tủ điện phân phối nhận nguồn từ tủ phía trước, tủ điện phân phối sẽ tiếp tục chia điện đến từng khu vực hoặc từng nhóm phụ tải theo thiết kế.

Loại tủ này xuất hiện ở hầu hết các công trình công nghiệp và dân dụng quy mô lớn như nhà máy, trung tâm thương mại, bệnh viện, cao ốc văn phòng hay khu logistics. Việc bố trí nhiều tủ phân phối giúp hệ thống điện được quản lý linh hoạt, đồng thời giảm ảnh hưởng khi cần bảo trì hoặc xử lý sự cố cục bộ.

3.3. Tủ điều khiển động cơ

Đây là loại tủ chuyên dùng để điều khiển và bảo vệ các động cơ điện trong dây chuyền sản xuất hoặc hệ thống cơ điện.

Tùy vào yêu cầu vận hành, tủ có thể được thiết kế với nhiều phương án khởi động như khởi động trực tiếp (DOL), sao – tam giác, khởi động mềm hoặc điều khiển bằng biến tần để tối ưu tốc độ và tiết kiệm điện năng.

Trong các nhà máy hiện đại, tủ điều khiển động cơ thường được tích hợp thêm các thiết bị giám sát nhằm phát hiện sớm các sự cố như quá tải, mất pha hoặc quá nhiệt.

3.4. Tủ điều khiển tự động

Tủ điều khiển tự động thường sử dụng PLC kết hợp với HMI, cảm biến và các thiết bị điều khiển khác để thực hiện các quy trình vận hành theo chương trình đã được lập trình sẵn. Nhờ đó, máy móc có thể hoạt động ổn định, giảm sự phụ thuộc vào thao tác thủ công và nâng cao năng suất.

Hiện nay, tủ điều khiển tự động được ứng dụng rộng rãi trong dây chuyền sản xuất, hệ thống xử lý nước, băng tải, HVAC, trạm bơm và nhiều lĩnh vực công nghiệp khác.

3.5. Tủ chuyển nguồn tự động

Tủ chuyển nguồn tự động có khả năng tự động chuyển đổi giữa nguồn điện chính và nguồn điện dự phòng (máy phát điện hoặc nguồn thứ hai) khi xảy ra sự cố mất điện hoặc khi các thông số nguồn không còn đáp ứng điều kiện vận hành.

Quá trình chuyển nguồn được thực hiện theo các thông số đã cài đặt nhằm hạn chế tối đa thời gian gián đoạn của hệ thống.

3.6. Tủ tụ bù

Tủ tụ bù được sử dụng nhằm cải thiện hệ số công suất (Cosφ), góp phần giảm công suất phản kháng và nâng cao hiệu quả sử dụng điện của doanh nghiệp.

Tùy theo đặc điểm phụ tải, kỹ sư thiết kế sẽ tính toán dung lượng tụ bù, số cấp đóng cắt và phương thức điều khiển phù hợp để hệ thống đạt hiệu quả bù công suất tối ưu mà vẫn đảm bảo vận hành an toàn.

4. Tủ điện công nghiệp được sử dụng ở đâu?

Với vai trò điều khiển và phân phối nguồn điện, tủ điện công nghiệp hiện diện trong hầu hết các công trình có sử dụng hệ thống điện quy mô vừa và lớn. Tùy vào đặc điểm của từng dự án, cấu hình và chức năng của tủ sẽ được thiết kế để đáp ứng yêu cầu vận hành thực tế.

Một số lĩnh vực ứng dụng phổ biến gồm:

• Nhà máy sản xuất và khu công nghiệp.
• Nhà xưởng công nghiệp.
• Kho hàng và trung tâm logistics.
• Tòa nhà văn phòng.
• Trung tâm thương mại.
• Hệ thống xử lý nước.
• Trạm bơm.
• Hệ thống HVAC.
• Dây chuyền sản xuất tự động.
• Hệ thống chiếu sáng công nghiệp.
• Và một số lĩnh vực khác

Trên thực tế, không có một mẫu tủ điện nào phù hợp cho mọi công trình. Mỗi dự án sẽ có yêu cầu khác nhau về công suất, điều kiện môi trường, cấp bảo vệ, khả năng mở rộng cũng như mức độ tự động hóa. Vì vậy, việc thiết kế và lựa chọn tủ điện cần được thực hiện dựa trên hồ sơ kỹ thuật, đặc tính phụ tải và tiêu chuẩn áp dụng để đảm bảo hệ thống vận hành ổn định, an toàn và tối ưu chi phí đầu tư.

5. Cách lựa chọn tủ điện công nghiệp phù hợp với nhu cầu sử dụng

Việc lựa chọn tủ điện công nghiệp không chỉ dựa vào công suất của hệ thống mà còn phải xem xét nhiều yếu tố liên quan đến mục đích sử dụng, điều kiện vận hành và khả năng mở rộng trong tương lai. Một phương án thiết kế phù hợp sẽ giúp hệ thống điện hoạt động ổn định, giảm rủi ro sự cố và tối ưu chi phí đầu tư lâu dài.

Dưới đây là những tiêu chí quan trọng cần được đánh giá trước khi lựa chọn hoặc đặt gia công tủ điện.

5.1. Xác định chức năng của tủ

Trước tiên, doanh nghiệp cần xác định rõ tủ điện sẽ đảm nhận nhiệm vụ gì trong hệ thống. Mỗi loại tủ được thiết kế với cấu hình và thiết bị khác nhau nên việc xác định đúng mục đích sử dụng sẽ giúp quá trình thiết kế đạt hiệu quả cao hơn.

Tủ điện có thể được sử dụng cho một hoặc nhiều chức năng như:

• Phân phối điện.
• Điều khiển động cơ.
• Điều khiển dây chuyền.
• Chuyển đổi nguồn.
• Bù công suất phản kháng.
• Điều khiển chiếu sáng.
• Thực hiện nhiều chức năng kết hợp.

Việc xác định chính xác chức năng ngay từ đầu cũng giúp hạn chế những thay đổi phát sinh trong quá trình thi công và vận hành.

5.2. Xác định thông số kỹ thuật

Sau khi xác định được mục đích sử dụng, bước tiếp theo là thu thập và tính toán các thông số của hệ thống điện. Đây là cơ sở để lựa chọn thiết bị phù hợp cũng như xây dựng phương án bảo vệ an toàn.

Một số thông số quan trọng cần được kỹ sư xem xét gồm:

• Điện áp.
• Dòng điện.
• Công suất tải.
• Số lượng mạch.
• Dòng ngắn mạch dự kiến.
• Đặc tính của phụ tải.
• Yêu cầu dự phòng và mở rộng.

Việc tính toán đầy đủ ngay từ giai đoạn thiết kế sẽ giúp hạn chế tình trạng quá tải hoặc phải nâng cấp tủ điện sau thời gian ngắn sử dụng.

5.3. Đánh giá điều kiện môi trường lắp đặt

Điều kiện làm việc của tủ điện có ảnh hưởng trực tiếp đến tuổi thọ của thiết bị cũng như mức độ an toàn trong quá trình vận hành. Vì vậy, môi trường lắp đặt cần được khảo sát kỹ trước khi lựa chọn vật liệu chế tạo và cấp bảo vệ của vỏ tủ.

Một số yếu tố cần được đánh giá gồm:

• Tủ lắp trong nhà hay ngoài trời.
• Mức độ bụi trong khu vực làm việc.
• Độ ẩm và nguy cơ ngưng tụ hơi nước.
• Nhiệt độ môi trường.
• Khả năng ăn mòn.
• Yêu cầu chống nước.
• Điều kiện thông gió và tản nhiệt.

Đối với những môi trường đặc thù như nhà máy thực phẩm, hóa chất hoặc khu vực ven biển, việc lựa chọn vật liệu và giải pháp bảo vệ phù hợp sẽ góp phần nâng cao tuổi thọ của hệ thống.

5.4. Lựa chọn thiết bị bên trong tủ điện phù hợp

Chất lượng của tủ điện không chỉ phụ thuộc vào quá trình gia công mà còn chịu ảnh hưởng lớn từ các thiết bị được lắp đặt bên trong. Do đó, việc lựa chọn thiết bị cần cân bằng giữa yêu cầu kỹ thuật, độ tin cậy và khả năng vận hành lâu dài.

Ngoài việc đáp ứng đúng thông số thiết kế, doanh nghiệp cũng nên quan tâm đến các tiêu chí như:

• Khả năng đồng bộ giữa các thiết bị.
• Mức độ phổ biến của sản phẩm trên thị trường.
• Nguồn gốc và xuất xứ rõ ràng.
• Chính sách bảo hành từ nhà sản xuất.
• Khả năng thay thế linh kiện khi cần thiết.
• Thời gian cung ứng và hỗ trợ kỹ thuật.

Lựa chọn đúng thiết bị ngay từ đầu sẽ giúp giảm chi phí bảo trì, hạn chế thời gian dừng máy và đảm bảo hệ thống hoạt động ổn định trong suốt vòng đời sử dụng.

6. Những lưu ý khi lắp đặt và vận hành

Một tủ điện được thiết kế tốt vẫn có thể gặp sự cố nếu quá trình lắp đặt hoặc vận hành không tuân thủ đúng yêu cầu kỹ thuật. Vì vậy, bên cạnh việc lựa chọn thiết bị phù hợp, doanh nghiệp cũng cần chú trọng đến quy trình thi công, kiểm tra và bảo trì định kỳ.

Tủ điện cần được lắp đặt theo hồ sơ thiết kế, hướng dẫn của nhà sản xuất và yêu cầu kỹ thuật của công trình. Trong quá trình vận hành, nên thực hiện kiểm tra định kỳ các nội dung sau:

• Kiểm tra tình trạng thiết bị.
• Kiểm tra các đầu nối.
• Theo dõi nhiệt độ và dấu hiệu bất thường.
• Kiểm tra tình trạng cách điện theo kế hoạch.
• Vệ sinh tủ phù hợp với điều kiện vận hành.
• Kiểm tra hệ thống tiếp địa và các biện pháp bảo vệ liên quan.
• Thực hiện bảo trì theo kế hoạch.

Ngoài ra, các công việc kiểm tra, sửa chữa hoặc bảo trì tủ điện chỉ nên được thực hiện bởi kỹ thuật viên hoặc đơn vị có chuyên môn nhằm đảm bảo an toàn cho con người và hệ thống thiết bị.
